精川孔板流量计高温蒸汽气体差压式JCGB

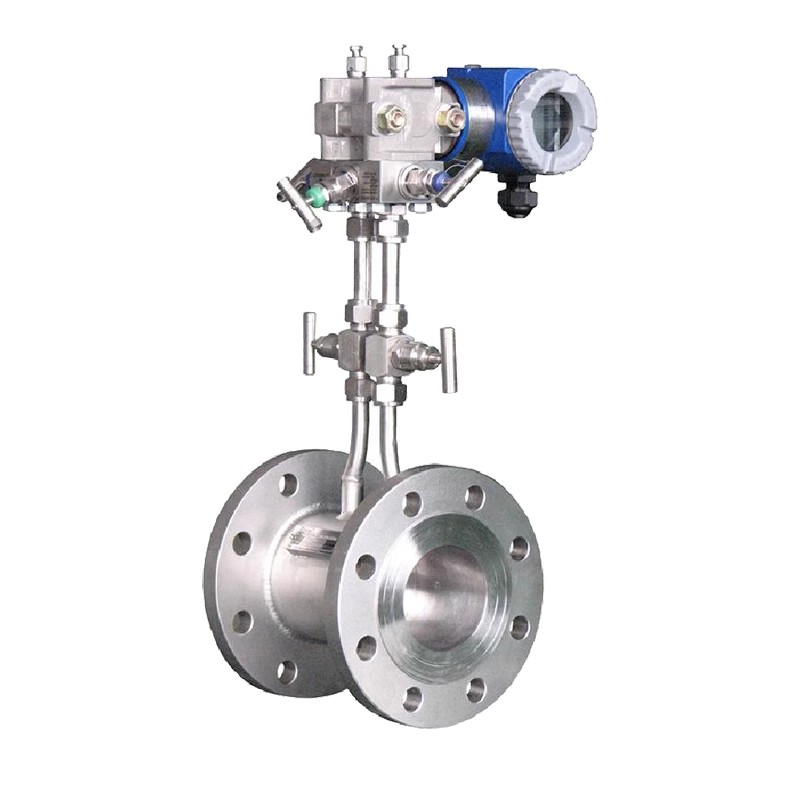

厦门精川股份JCGB 孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

二、产品参数

▲公称通径： DN10 – DN1000

▲依据国家标准GB/T2624-93进行设计制造

▲依据国家检定规程JJG 640-94进行出厂检定

▲基本精度： ±0.5%、±1%、±1.5%

▲流量范围： ≥ 1:15

▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质

▲被测介质温度：-10℃~+450℃

▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），

▲输出信号： 4-20mA DC或RS485通讯

▲防爆性能： 本安型ibIICT5

三、产品特点：

1、标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的；

2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；

3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；

4、检测件和差压显示仪表可分开不同厂家生产
